Kích thước điều hòa âm trần gồm dàn lạnh, dàn nóng, mặt panel, miệng gió điều hòa… Ở bài viết này, Điện Máy Thành An sẽ tổng hợp đến bạn những thông tin về kích thước các loại máy đang được sử dụng phổ biến nhất hiện nay. Nắm được kích thước hiện có, sẽ giúp bạn lựa chọn được sản phẩm phù hợp với nhu cầu và hiệu quả hơn!

Kích thước máy lạnh âm trần theo từng loại

Điều hòa âm trần cassette có hai loại là Mini Cassette và Cassette tiêu chuẩn. Mỗi loại máy lạnh sẽ có từng số đo kích thước riêng mà người dùng cần nắm vững trước khi bắt đầu lắp đặt.

Cụ thể :

► Kích thước điều hòa cassette Mini Cassette (Dài x Rộng x Cao)

  • Kích thước dàn lạnh: 575 x 575 x 260 mm
  • Kích thước mặt nạ Panel: 700 x 700 x 51mm
  • Kích thước dàn nóng: 875 x 345 x 750 mm

► Kích thước điều hòa Cassette tiêu chuẩn

  • Thương hiệu Daikin:

Theo nhà sản xuất Daikin, máy lạnh âm trần có 2 loại kích thước tiêu chuẩn và được áp dụng cụ thể.

Kích thước dàn lạnh:

  • Dài 840mm x Rộng 840mm x Cao 256mm
  • Dài 840mm x Rộng 840mm x Cao 298mm

Kích thước dàn nóng âm trần Daikin:

  • Mặt nạ Panel: Dài 950 x Rộng 950mm
  • Dài 930 x Rộng 350 x Cao 695mm
bản vẽ kích thước dàn lạnh điều hòa âm trần 24000btu
Bản vẽ kích thước dàn lạnh
kích thước dàn nóng điều hòa âm trần 24000btu
Bản mô tả kích thước dàn nóng

► Kích thước âm trần inverter thương hiệu khác:

Theo Fujitsu General, máy lạnh âm trần tiêu chuẩn có kích thước như sau:

  • Kích thước dàn lạnh: Dài 840mm x Rộng 840mm, Cao 288mm.
  • Kích thước Panel: Dài 950mm x Rộng 950mm x Cao 50mm.
  • Kích thước dàn nóng: Dài 830mm x Rộng 900mm x Cao 330mm.

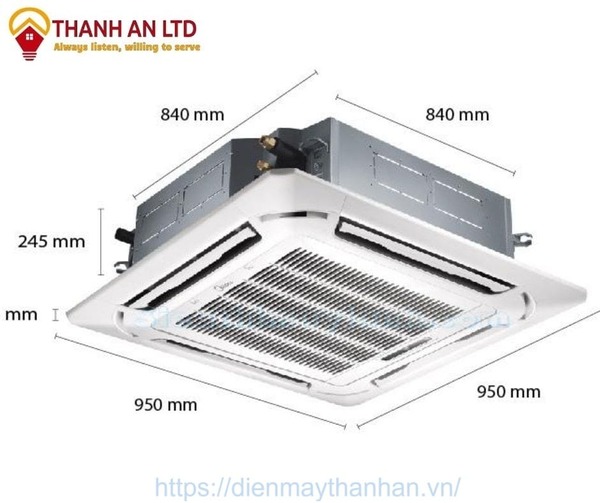

kích thước điều hòa âm trần 24000btu
Kích thước thông dụng của dòng âm trần
Lưu ý: Máy lạnh âm trần thuộc cùng 1 thương hiệu sản xuất dù khác nhau về công suất máy: 1 HP, 1.5 HP, 12000Btu, 24000Btu,… nhưng kích thước dàn lạnh + dàn nóng + mặt nạ đều giống nhau

Kích thước các dòng máy lạnh âm trần thông dụng

STT Tên sản phẩm Kích thước dàn lạnh (mm) Kích thước mặt nạ (mm) Kích thước dàn nóng (mm)
1 Daikin FCNQ18MV1 256 x 840 x 840 50 x 950 x 950 595 x 845 x 300
2 Daikin FCQ140KAVEA 298 x 840 x 840 50 x 950 x 950 990 x 940 x 320
3 Daikin FCFC71DVM/ RZFC71DVM 256 x 840 x 840 50 x 950 x 950 595 x 655 x 320
4 LG AT-C488MLEO 840 x 840 x 225 30 x 950 x 950 870 x 655 x 320
5 Toshiba RAV-180 USP 256 x 840 x 840 30 x 950 x 950 550 x 780 x 290
6 Daikin FCQ71KAVEA/RZR71MVMV 256 x 840 x 840 50 x 950 x 950 595 x 845 x 300
7 MDaikin FCNQ18MV1 256 x 840 x 840 50 x 950 x 950 595 x 845 x 300

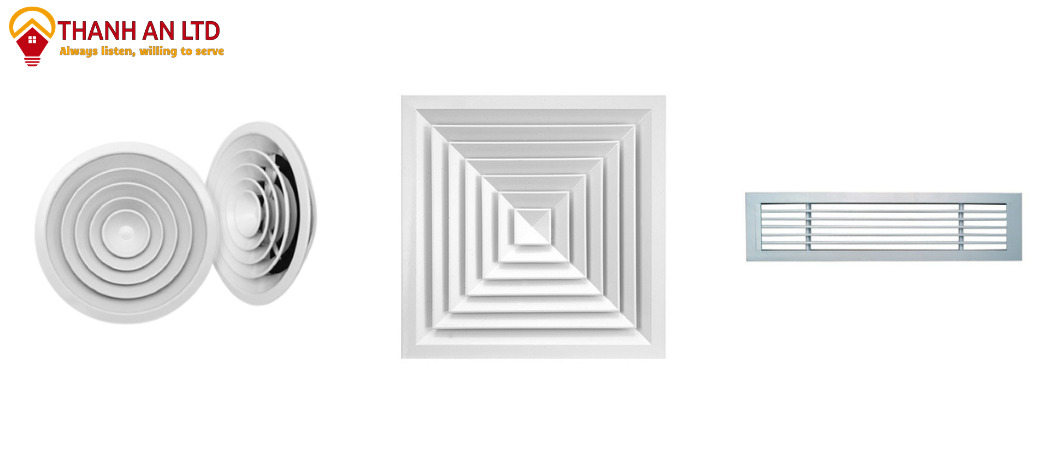

kích thước miệng gió điều hòa
Kích thước các loại miệng thổi gió điều hòa

Như vậy, tổng kết lại: Kích thước tiêu chuẩn của dàn lạnh là 840mm x 840mm (cao x rộng), có độ dày: 240 – 256 mm. Tấm panel có kích thước: 950mm x 950 mm.

Kích thước miệng gió điều hòa âm trần

Cửa gió, miệng gió điều hòa thông thường có các kích thước tiêu chuẩn sau: 600mm x 600mm; 700mm x 700mm; 800mm x 800mm; 1000mm x 184mm; 1000mm x 231 mm; 1200 mm x 184 mm; 1200mm x 231mm… Kích thước miệng gió góc (corner) 220mm.

cửa gió cassette điều hòa
Miệng gió máy lạnh âm trần phổ biến nhất.

Hiện nay, miệng gió điều hòa cassette âm trần cho người dùng đa dạng lựa chọn gồm: miệng gió tròn, miệng gió khuếch tán, miệng gió Linear, miệng gió 4 hướng thổi, miệng gió 1 lớp, 2 lớp…

Miệng gió tròn

Miệng gió tròn thường được lắp đặt cho những máy điều hòa ở khu vực yêu cầu tính thẩm mỹ cao. Loại miệng gió này được làm từ nhôm tròn, sắp xếp từ lớn đến nhỏ.

cửa gió loại tròn
Miệng gió tròn thường xuất hiện ở những nơi thẩm mỹ cao

Miệng gió khuếch tán

Miệng gió khuếch tán thường được sử dụng như một miệng gió cấp. Kích thước miệng gió khuếch tán dày khoảng 1.5mm và được sơn tĩnh điện ở lớp ngoài.

miệng gió khuếch tán
Miệng gió khuếch tán vuông có kết cấu chắc chắn

Miệng gió sọt trứng

Miệng gió dạng sọt trứng có cấu tạo chắc chắn và trọng lượng khá nhẹ. Ngoài ra, lõi miệng gió có diện tích thông thoáng cao, phục vụ cho việc điều hòa không khí và chỉnh hướng gió hiệu quả hơn.

Miệng gió dạng sọt trứng
Miệng gió sọt trứng thường được dùng làm miệng gió hồi

Miệng gió Linear

Miệng gió Linear có chức năng như một miệng gió cấp và thỉnh thoảng được sử dụng làm miệng gió hồi trong một vài tình huống.

Có 2 hình dạng Linear:

  • Uốn cong theo chiều nằm ngang: Dùng để gắn trần.
  • Uốn cong theo chiều thẳng đứng: Dùng để thổi ngang.
cửa gió linear
Cửa gió điều hòa Linear có thể uốn lượn theo kết cấu tòa nhà

Kích thước chuẩn của miệng gió khe dài Linear, có thể tham khảo như sau:

Kích thước tiêu chuẩn miệng gió: Kích thước mặt (D) = Kích thước cổ (W) + 105
Đơn vị: mm
Kích thước mặt (D) Kích thước cổ (W) Kích thước hộp gió (A) Kích thước lỗ trần (B)
460×260 400×200 410×210 430×230
660×260 600×200 610×210 630×230
860×260 800×200 810×210 830×230
1060×260 1000×200 1010×210 1030×230

Miệng gió lá sách

Đây là loại miệng gió chuyên dùng làm miệng gió hồi hoặc hút gió thải. Kết cấu của loại cửa gió này tương đối chắc chắn và sang trọng. Kích thước miệng thổi vào khoảng 1.5mm cho khung định hình, độ dày tầm 1-1.5mm.

miệng gió lá sách
Miệng gió lá sách là loại cửa gió có kết cấu trang nhã

Miệng gió khe dài slot

Cửa gió khe dài slot có kết cầu cánh lõi dễ tháo lắp nhằm điều chỉnh hướng và lưu lượng gió thuận tiện hơn. Để phù hợp với những phong cách thiết kế hiện đại, miệng gió này có thể chế tạo thành những kiểu dáng thẳng đứng hay nằm ngang

miệng gió khe dài slot
Miệng gió điều hòa khe dài slot có cấu tạo dễ điều chỉnh

Miệng gió hình trụ thổi 4 hướng

Như chính tên gọi, loại miệng gió máy lạnh âm trần này có khả năng thổi từ lên đến 4 hướng gió. Hình dạng bên ngoài của chúng có thể hình vuông hoặc hình chữ nhật tùy vào nhu cầu sử dụng.

Miệng gió hình trụ thổi 4 hướng có thể được dùng làm miệng gió cấp hoặc miệng gió hồi, đặc biệt phù hợp cho những tòa nhà làm từ trần thạch cao, trần giả.

cửa gió hình trụ thổi 4 hướng
Miệng gió hình trụ thổi 4 hướng phù hợp cho loại trần giả

Miệng gió 4 hướng thổi

Loại miệng gió này được dùng để thông gió, làm mát không khí, thường được sử dụng phổ biến trong các nhà máy, công xưởng.

miệng gió điều hòa thổi 4 hướng
Miệng gió 4 hướng thổi được sử dụng rộng rãi ở các nhà xưởng

Miệng gió Louver che mưa

Đây là loại miệng gió có khả năng che mưa, lọc bụi, chắn côn trùng rất tốt nên thường được lắp đặt ở các công trình ngoài trời. Chức năng chính của loại này là cửa gió hồi. Một số trường hợp yêu cầu thẩm mỹ cao, nó được dùng như cửa gió cấp. Loại miệng gió này có kích thước khung định hình từ 1.5-2mm, lớp cánh dày 1mm.

miệng gió âm trần Louver
Miệng gió Louver có khả năng chống nước mưa tốt

Miệng gió 2 lớp

Kết cấu của miệng gió 2 lớp khá bền và trang nhã, thường được dùng làm miệng gió cấp. Đặc biệt, người dùng có thể dễ dàng điều chỉnh từng cánh quạt theo nhu cầu sử dụng nhờ vào cấu tạo hai lớp cánh

miệng gió âm trần 2 lớp
Cửa gió điều hoà có 2 lớp có kết cấu chắc chắn, trang nhã

Miệng gió 1 lớp

Miệng gió 1 lớp thường được dùng như miệng gió hồi và chỉ làm miệng gió cấp trong các trường hợp lưu lượng gió quá lớn. Lớp cánh loại cửa gió này được cấu thành bởi những cánh quạt riêng biệt. Người dùng có thể sắp xếp từng lớp cánh theo bất kỳ góc độ nào để tùy chỉnh hướng gió theo nhu cầu sử dụng.

miệng gió điều hòa 1 lớp
Miệng gió 1 lớp có kết cấu dễ điều chỉnh lớp cánh

Miệng gió soi lỗ

Đúng như tên gọi, loại miệng gió này tập hợp nhiều lỗ nhỏ li ti với nhiều biên dạng khác nhau, phổ biến nhất là hình tròn. Về bề mặt miệng gió, hiện nay có hai loại được chế tạo để phù hợp với công năng sử dụng:

  • Loại bề mặt phẳng.
  • Loại bề mặt lồi dùng để tăng diện tích hoạt động của miệng gió.
miệng gió điều hòa soi lỗ
Miệng gió soi lỗ có chức năng như miệng gió hút

Miệng gió cong

Miệng gió cong thường thích hợp cho cả gắn tường và gắn trần tùy theo công năng sử dụng. Miệng gió được chế tạo có hình dáng đường cong uốn lượn, loại này phù hợp trong trang trí nội thất của không gian kiến trúc.

cửa gió âm trần cong
Cửa gió cong sử dụng thích hợp cho trang trí không gian kiến trúc lớn.

Thông thường, miệng gió soi lỗ thường được dùng như một miệng gió hút. Tuy nhiên, khi bố trí trong các phòng sạch như phòng phẫu thuật, y tế, chế biến thực phẩm, dược phẩm,… miệng gió sẽ được lắp kèm theo hộp lọc HEPA và có chức năng như miệng cấp khuếch tán.

Trên đây là những thông tin về kích thước điều hòa âm trần 24000btu và kích thước cửa gió, miệng gió tiêu chuẩn mà chúng tôi muốn chia sẻ đến bạn. Hy vọng bài viết đã có thể một phần giúp bạn nắm được cụ thể thông tin về kích thước chuẩn nhất nhằm hỗ trợ trong quá trình lắp đặt  và lựa chọn dòng máy phù hợp với nhu cầu sử dụng.
